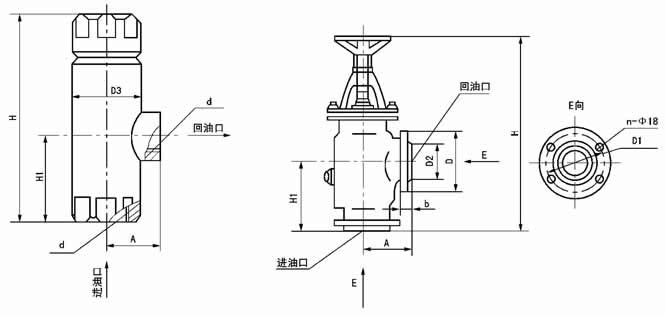

AF型安全閥 一、概述 本產品適用于稀油集中潤滑系統中,使系統壓力不超過調定值,適用介質粘度等級為N22-N460。安全閥根據翁稱通徑的大小可分為用調節螺栓和用調壓手輪調壓兩種型式。 二、使用要領手輪調壓式安全閥與系統管路聯接時必須垂直安裝,且回油管路標高不得高于回油口法蘭中心。 三、外形尺寸 DN=20~40mm DN=50~100mm 型 號 公稱通徑DN 公稱壓力MPa 工作壓力MPa d H H1 A 法蘭尺寸 D3 重量kg D D1 D2 b n AF-E20/0.5 20 0.8 0.2-0.5 G3/4" 140 56 35.5 - - - - - 45 1.2 AF-E20/0.8 0.4-0.8 AF-E25/0.5 25 0.2-0.5 G1" 165 70 40 - - - - - 50 1.6 AF-E25/0.8 0.4-0.8 AF-E32/0.5 32 0.2-0.5 G1 1/2" 194 88 48 - - - - - 60 2.8 AF-E32/0.8 0.4-0.8 AF-E40/0.5 40 0.2-0.5 G1 1/2" 194 88 52 - - - - - 60 2.6 AF-E40/0.8 0.4-0.8 AF-E50/0.8 50 0.2-0.8 - 420 110 110 165 120 100 18 4 - 15 AF-E80/0.8 80 - 485 125 125 200 160 135 18 8 - 23 AF-E100/0.8 100 - 540 155 135 220 180 155 18 8 - 31 法蘭連接尺寸按JB/T81-94《凸面板式平焊鋼制管法蘭》中PN=1.6MPa的規定。 四、型號標注說明 上一個: GZQ型給油指示器 下一個: DXF型單向閥 產品中心 PRODUCTS 智能潤滑系統 智能潤滑系統 干油潤滑系統 電動潤滑泵 手、腳動潤滑泵 加油泵 給油器分配器 干油通用部件 干油操縱控制閥 稀油潤滑系統 稀油站 稀油潤滑部件 油氣潤滑系統 油氣潤滑系統 管件部分 管件 電氣控制箱 電氣控制箱 液壓產品 液壓產品 熱門新聞 水泥廠稀油站檢測控制系統的改造 2017-7-8 潤滑技術中的合理的潤滑方式 2017-7-8 干油集中潤滑系統安裝注意事項 2017-7-7
