LBZ型立式齒輪泵裝置
| 一、概 述 |
| 本產品適用于XYZ-16-125 型稀油站中，作為輸送潤滑油的立式齒輪油泵裝置；也可用于液壓傳動系統作為動力源或排送無腐蝕性的潤滑液體介質。適用介質的粘度等級為N22～N460(相當于ISO VG22～VG460)的工業潤滑油或液壓油。 |
|
| 二、技術參數 |
|
型 號 |
公稱壓力MPa |
型 號 |
齒 輪 油 泵公稱流量L/min |
吸入高度mm |
電 動 機型 號 |
功率kW |
重量kg |
|
LBZ-16 |
0.63 |
CB3-B16 |
16 |
500 |
Y90S-4-B5
|
1.1
|
42 |
|
LBZ-25 |
CB3-B25 |
25 |
43 |
|
LBZ-40 |
CB3-B40 |
40 |
Y100L1-4-B5
|
2.2
|
65 |
|
LBZ-63 |
CB3-B63 |
63 |
67 |
|
LBZ-100 |
CB3-B100 |
100 |
Y112M-4-B5
|
4
|
99 |
|
LBZ-125 |
CB3-B125 |
125 |
100 | |
| |

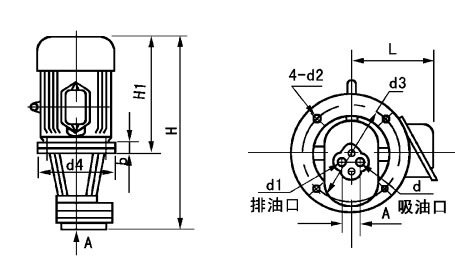

| 三、外形尺寸 |
|
|
|
型號 |
d |
d1 |
d2 |
d3 |
d4 |
A |
b |
L |
H |
H1 |
|
LBZ-16 |
G3/4″ |
G3/4″ |
11 |
165 |
200 |
50 |
32 |
155 |
460 |
282 |
|
LBZ-25 |
468 |
|
LBZ-40 |
G1″ |
G3/4″ |
15 |
215 |
250 |
55 |
34 |
180 |
528 |
336 |
|
LBZ-63 |
540 |
|
LBZ-100 |
G1 G1/4 ″ |
G1″ |
15 |
215 |
250 |
65 |
36 |
210 |
615 |
356 |
|
LBZ-125 |
622 | |
| |

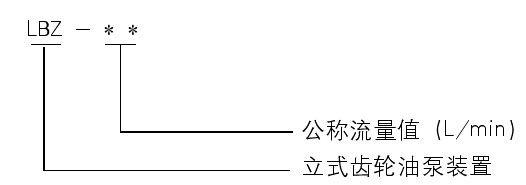

| 四、型號說明 |
 |
| |
| |
| |
